什么是织构

要清楚织构，先从多晶材料的晶粒取向说起：多晶材料（如金属、陶瓷、半导体）由无数轻微的晶粒构成，每个晶粒都是一个小单晶，有我方的晶体取向（即原子罗列的标的，如[100]、[111]晶带轴标的）。

若晶粒取向齐备立时（就像东说念主群减弱当作），则材料无织构，性能（如强度、导电性）在各个方朝上基本一致（称为各向同性）；

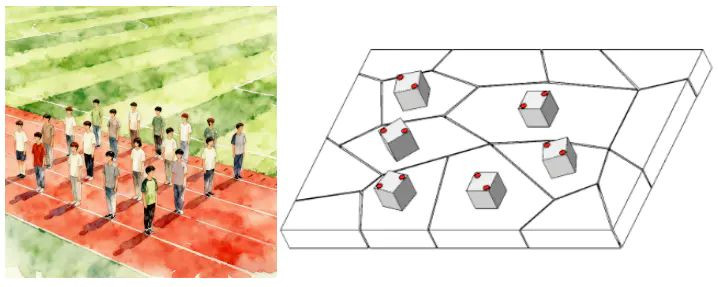

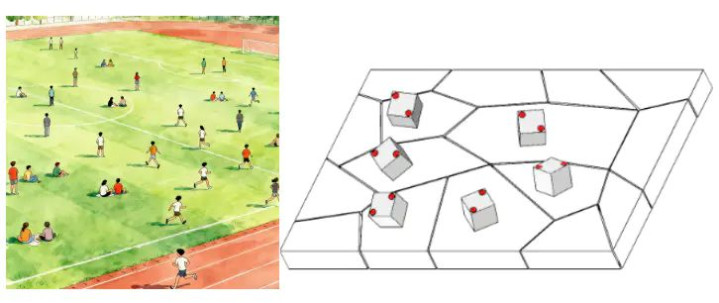

图1：无织构（立时取向）。

若多数晶粒的取向朝着并吞个或几个特定标的（就像操场上直立罗列的东说念主群），则材料存在晶体织构，性能会随标的变化（称为各向异性）。

图2：晶体织构（丝织构）。

晶体织构是多晶材料中巨额晶粒取向呈现统计性择优的表象，是晶粒取向的集体偏好。在晶体学空间中，多晶体取向漫衍气象彰着偏离立时漫衍的结构，存在取向都集区域，这种取向漫衍的非立时性即为晶体织构。

晶体织构的分类

把柄晶粒择优取向的复杂进程，织构可分为丝织构和板织构两大类，两者在工业材料中最常见，特征各异彰着：

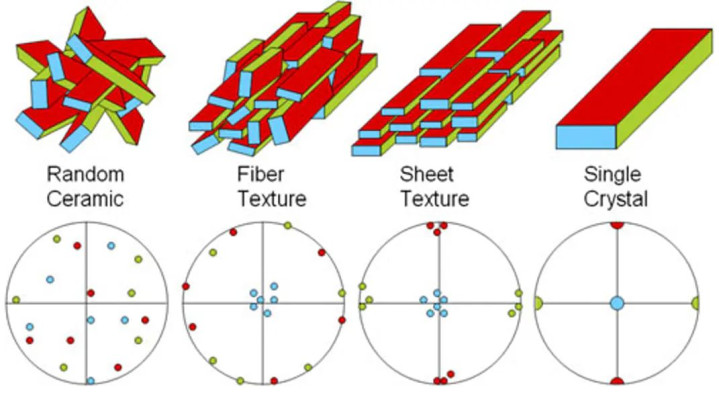

图3：丝织构和板织构的暴露图。DOI：10.1557/jmr.2017.207。

丝织构

中枢特征：悉数晶粒的某一特定晶向（如111 >、100 >）都平行于材料的某一宏不雅标的（如线材的长度标的、薄膜的厚度标的），但晶粒的其他标的（垂直于该晶向的标的）不错立时动弹——像一根绳索上串着无数小磁针，悉数磁针的N极都沿绳索标的，但磁针不错绕绳索减弱转圈。

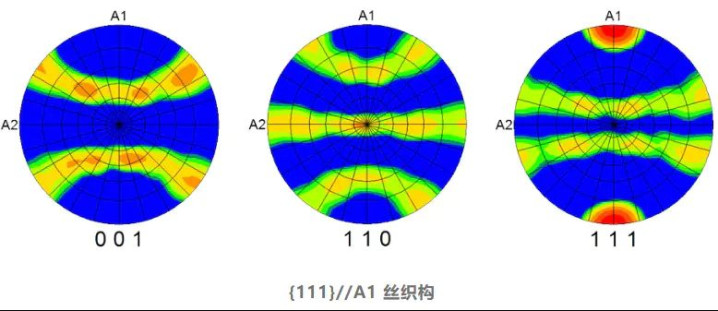

图4：丝织构极图。{111}极图中的A1轴与基圆的两个交点处存在高密度顶点。三幅极图中均存在高密度圆弧，且每条圆弧均对于A1轴呈轴对称漫衍。

丝织构会导致材料性能呈现各向异性。举例，具有利害丝织构的铜丝，其轴向的电导率会权臣高于径向。这是因为在面心立方晶格中， 是最密排标的，费米面上的电子在该标的迁片霎受到声子的散射几率较低，平均解放程更长。各向异性的大小取决于织构的锐度。

板织构

中枢特征：晶粒不仅有一个晶向平行于宏不雅标的（如板材的轧制标的RD），还有一个特定晶面（如{100}、{111}）平行于材料的宏不雅名义（如板材的轧面的法向ND）——很是于小磁针不仅N极沿绳索标的，亚搏app2026世界杯中国官网注册登录还条款磁针的某一平面平行于桌面，取向敛迹比丝织构更严格。

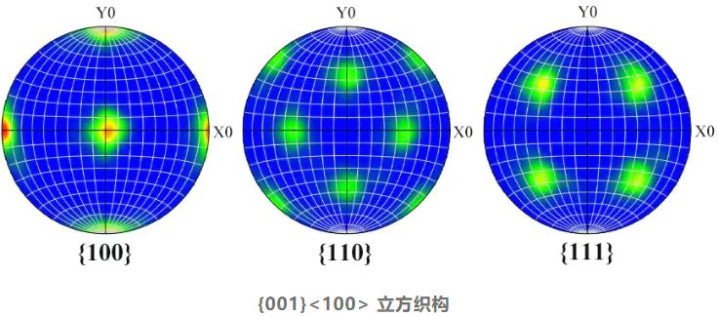

图5：板织构极图。在三幅极图中均存在多对对称漫衍的高密度顶点；无高密度圆弧。

板织构会导致材料在平面内不同标的（如轧制标的、横向）的性能各异。举例，冷轧钢板的{110}织构会让其轧制标的的屈服强度比横向高，但延展性更低（可通事后续退火转折织构来均衡性能）。

晶体织构是若何酿成的？

织构并非材料天生就有，而是在制备或加工进程中酿成的，以下将对其中的两种酿成容颜进行先容：

塑性变形加工

这是金属材料中织构最主要的酿成原因——当材料受到外力拉伸、轧制、挤压时，晶粒会发生塑性变形（原子罗列发生滑移或动弹），最终多数晶粒的取向朝着变形阻力最小的标的都集，酿成织构。

关键划定：变形量越大，织构越彰着（晶粒取向越都集）；变形温度越低（如室温冷轧），织构越富厚（高温下晶粒易再结晶，可能变调织构）。

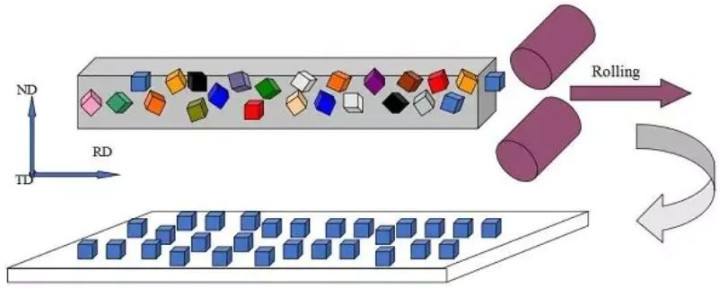

图6：轧制时，晶粒在外力作用下发生择优罗列。

再结晶与相变

当变形后的材料经过退火处分，m88体育会发生再结晶（旧的变形晶粒隐匿，新的无应变晶粒生成）或固态相变，腾达成的晶粒会择优取向，酿成再结晶织构或相变织构。

关键划定：退火温度和时辰决定织构类型——低温短时辰退火，织构与变形织构相通；高温万古辰退火，易酿成新的再结晶织构。

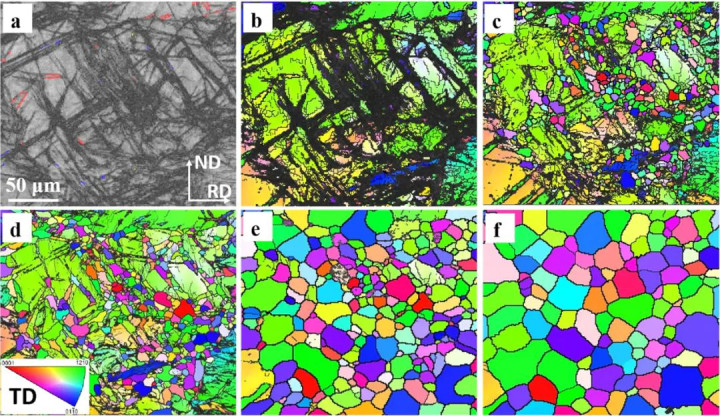

图7：再结晶钛退火进程中织构演变。DOI：10.1007/s11661-020-06071-x。

如何表征晶体织构？

织构是晶粒取向的统探讨定，无法用肉眼平直不雅察，需通过专科仪器表征，常用时间有3类，分别对应不同的分析程序：

X射线衍射（XRD）

XRD是表征织构最常用的时间，通过测量不同标的的衍射强度，反推晶粒取向的漫衍，中枢次第是极图和反极图：

极图：固定某一晶面（如{111}），测量该晶面在材料宏不雅空间中不同标的的衍射强度——若强度都集在某一区域，讲明多数晶粒的{111}晶面朝向该标的，存在织构；

反极图：固定材料的某一宏不雅标的（如轧制标的），测量该方朝上不同晶向的衍射强度——强度都集的晶向，即是晶粒择优取向的标的；

上风：可分析宏不雅区域（mm级）的织构，无需粗疏样品，操作通俗；

局限：无法不雅察单个晶粒的取向，仅能取得统探讨定。

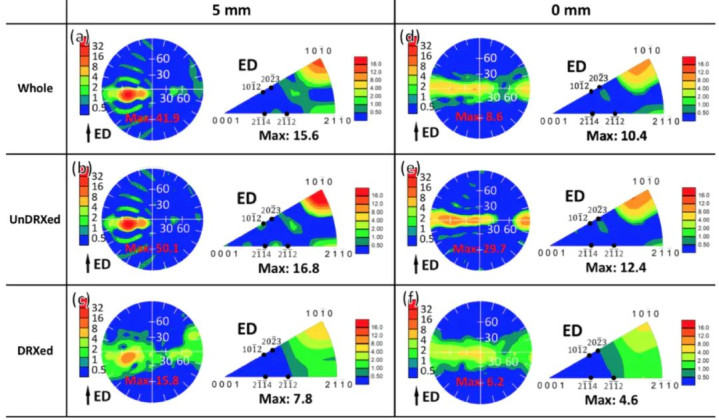

图8：Mg-Zn-Gd合金的极图与反极图，表征合金在受应力进程中再结晶的晶体织构变化。DOI：10.1038/s41598-018-35170-4。

电子背散射衍射（EBSD）

EBSD无间与扫描电子显微镜（SEM）联用，通过扫描样品名义，获取每个晶粒的取向信息，能直不雅呈现单个晶粒的取向与织构的关系，中枢输出是取向成像图（OIM）：

取向成像图（OIM）：用不同激情代表不同取向的晶粒——若某一激情的晶粒大面积衔接漫衍，讲明该取向是择优取向，存在织构；

上风：可不雅察微不雅区域（μm级）的织构，能分辨晶粒取向差（相邻晶粒的取向各异），致使分析织构的酿成进程（如变形晶粒到再结晶晶粒的取向变化）；

局限：需样品名义平整（需抛光），非导电样品需镀膜，分析区域较小（无间＜1mm2）。

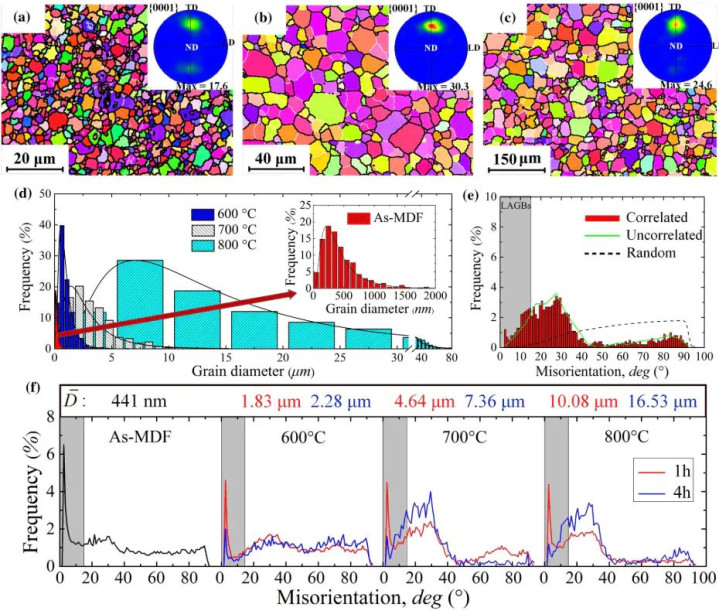

图9：Mg-Zn-Ca合金再结晶不同期长的EBSD IPF图，表征材料的晶体取向变化。DOI：10.1038/s41598-019-43415-z。

透射电子显微镜（TEM）

TEM（尤其是高分辨TEM和衍射）可分析纳米级小区域的织构，合适筹备超细晶粒材料或织构的局部非常：

高分辨成像：不雅察纳米晶粒的晶格取向，若多数晶粒的晶格条纹标的一致，讲明存在织构。

上风：分辨率高（纳米级），可分析原子级的织构细节（如晶粒里面的取向畸变）；

局限：样品需超薄（＜200nm），制备难度大，分析摈弃低（无法快速统计巨额晶粒）。

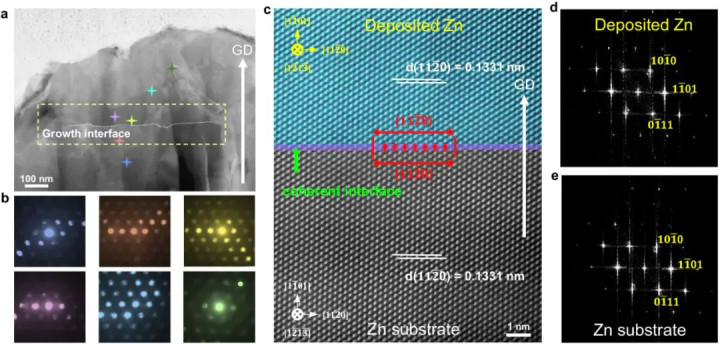

图10：锌衬底及助长界面的HAADF-STEM、NBED图像。DOI：10.1038/s41467-025-60797-z。可用于分析晶体微区的取向明陞M88体育(中国)2026世界杯官方IOS|Android手机app下载，但对大区域的晶体织构的分析摈弃较低。
